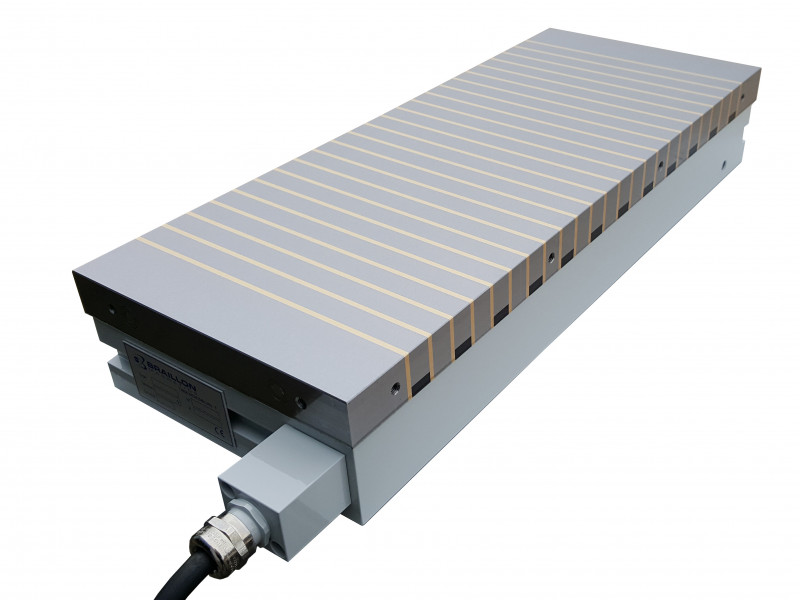

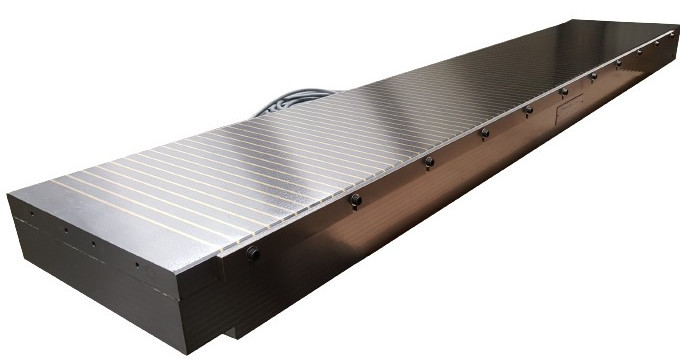

Plateau électromagnétique à pôles standards type ICA

    • Construction robuste
    • Construction étanche

. Circuit électromagnétique multi-énergétique à démagnétisation totale
. Pas polaire parallèle débouchant: 3 exécutions possibles répondant à la plupart des applications de rectification
. Champ magnétique puissant et uniforme
. Construction rigide
. Largeur totale active
. Groupe électronique et télécommande à commander séparément

Livré avec :
- 3, 6 ou 10 mètres de câble (longueur à choisir)
- Réglettes longitudinale et transversale
- Brides de fixation
- Anneaux de manutention

  • Utilisation :
    • Rectification
    • Electro Erosion (EDM)
    • Usinage
  • Force nominale :
    • 120 N/cm²
  • Pas Polaire :
    • 13/18/25 mm
  • Usure possible face active :
    • 8 mm
  • Hauteur de champ magnétique :
    • 5/8/10 mm
  • Alimentation :
    • 110 VCC
Options :
- Autres dimensions sur demande
- Exécution possible en système électro-permanent
- Trous pour fixation sur table machine
- Sortie du câble sur le long côté
- Trous d'air
10-22-800px-5012

D = Puissance
Qté Libellé Poids en kg A B C D
10.22.30015025,03001507765W
10.22.45015030,04501507773W
10.22.40020040,040020077105W
10.22.50020050,050020077125W
10.22.60020066,060020077143W
10.22.60025075,060025077170W
10.22.800250100,080025077220W
10.22.1000250165,0100025077285W
10.22.50030075,050030077175W
10.22.60030090,060030077195W
10.22.700300110,070030077225W
10.22.900300176,090030077300W
10.22.1000300190,0100030077320W
10.22.1200300270,0120030077445W
10.22.1500300311,0150030077495W
10.22.600400120,060040080243W
10.22.800400165,080040080320W
10.22.1000400215,0100040080395W
10.22.1200400255,0120040080465W
10.22.800500195,080050090386W
10.22.1000500270,0100050090490W
10.22.1500500450,0150050090705W
